Diagram pengkabelan motor satu fasa akan sangat membantu kita ketika berhadapan dengan motor listrik untuk sebagian besar peralatan rumah tangga. Saat ini, setiap peralatan rumah tangga dan rumah tangga menggunakan listrik satu fasa untuk beroperasi. Hal serupa juga terjadi pada hampir semua motor listrik yang kita gunakan, seperti: motor pompa air, pengering rambut, dan kipas angin listrik. Oleh karena itu diagram motor satu fasa memang layak untuk dipelajari jika kita ingin melakukan perawatan dan perbaikan. Kita akan mempelajari setiap jenis skema motor satu fasa karena motor satu fasa mungkin memiliki skema, koneksi, dan tujuan yang berbeda. Inilah sebabnya mempelajari setiap jenis yang dapat kita temukan adalah hal yang baik.
Single phase motor wiring diagram

Diagram Pengkabelan Motor Satu Fasa Motor induksi satu fasa merupakan motor AC yang beroperasi bila disuplai dengan daya satu fasa. Motor ini banyak terdapat pada peralatan rumah tangga.

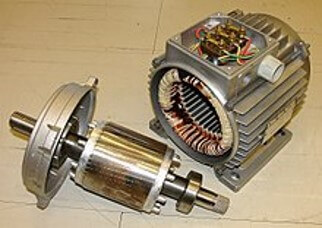

Rotor adalah bagian dinamis dari motor induksi yang berputar di dalam motor. Stator adalah bagian statis dari motor induksi yang menghasilkan medan magnet berputar untuk rotor. Berbeda dengan motor DC, aliran listrik satu fasa ke stator akan mengalami kesulitan dalam memutar rotor motor AC karena medan magnet putarnya tidak mencukupi. Motor AC terkenal dengan arusnya yang lebih tinggi saat motor dihidupkan. Akan ada diagram motor satu fasa yang berbeda beserta modifikasinya untuk memastikan dapat dioperasikan dengan baik. Meskipun semuanya berbeda, beberapa di antaranya memiliki kesamaan: kapasitor dan saklar sentrifugal. Kapasitor akan dihubungkan ke belitan bantu untuk menghasilkan medan magnet berputar dengan fasa yang bergeser. Beberapa motor satu fasa akan segera menghilangkan energi pada kapasitor dan belitan bantu ketika kecepatan mencapai suatu titik, beberapa di antaranya masih akan memberi energi pada motor tersebut. Sebaiknya Anda mempelajarinya dengan baik di bawah ini tentang sambungan motor satu fasa dan cara menyambung motor satu fasa.

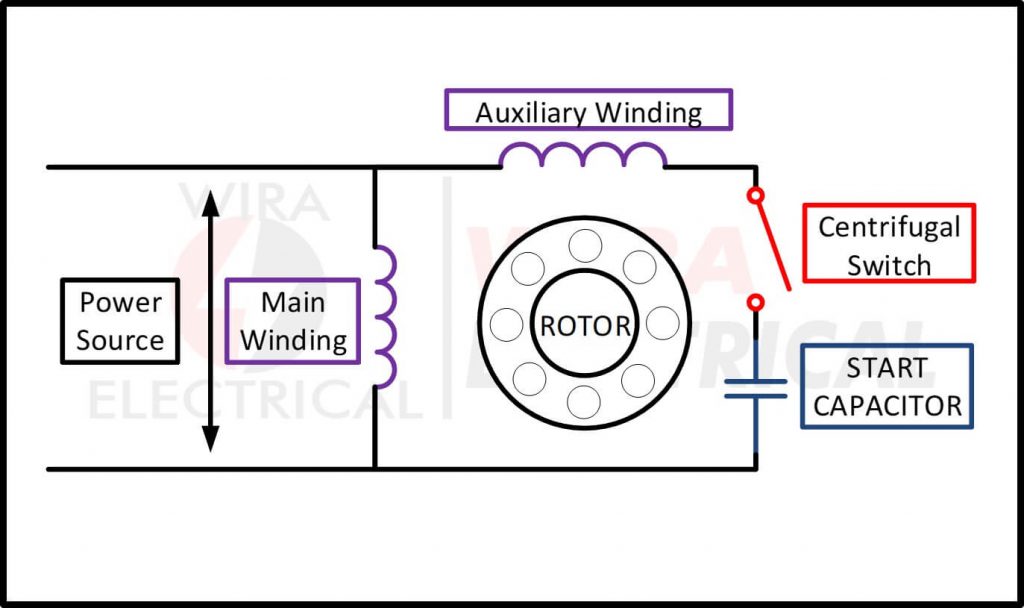

Pengkabelan Motor Induksi Satu Fasa Saat mempelajari dan mengamati pengkabelan motor satu fasa, kita akan memulai dengan pengkabelan motor induksi satu fasa. Seperti yang telah disebutkan di atas, motor satu fasa mengalami kesulitan dalam memberikan medan magnet putar untuk memulai putaran rotor. Inilah sebabnya mengapa belitan bantu dikerahkan untuk memberikan medan magnet tambahan. Tentu saja menambahkan belitan lain tidak akan membantu apa pun dalam memutar rotor. Kapasitor digunakan untuk menggeser fasa sehingga diperoleh dua medan magnet berputar dengan fasa berbeda. Di bawah ini adalah diagram saklar sentrifugal motor satu fasa.

Saklar sentrifugal digunakan untuk menghubungkan belitan bantu dengan kapasitor dan sumber listrik. Setelah kecepatan mencapai nilai tertentu, saklar akan melepaskan kapasitor dan belitan bantu dari sumber listrik. Mulai saat ini dan seterusnya, hanya belitan utama yang diberi energi agar motor bekerja pada kondisi tunak. Dari perilaku ini, kita dapat menyebutnya saklar kapasitor motor listrik satu fasa atau motor induksi start kapasitor karena kita menggunakan kapasitor untuk beralih antara start dan run.
